半波與全波整流橋的原理圖
看了那么多半波、全波、橋式等整流橋電路圖，你知道他們都有哪些特點，又是如何去區分的嗎?ASEMI工程師給你總結
半波、全波與橋式整流的特點
什么是單相半波整流?橋式整流與全波整流的區別在哪里，橋式整流橋與全波整流的輸出波形是一樣的，但是他們的結構又有不同
01 單相半波整流

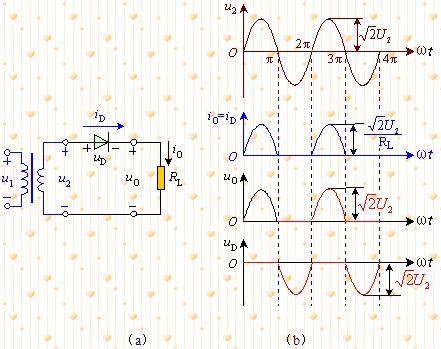

利用二極管的單向導電性，在變壓器副邊電壓U2為正的半個周期內，二極管正向偏置，處于導通狀態，負載RL上得到半個周期的直流脈動電壓和電流;而在U2為負的半個周期內，二極管反向偏置，處于關斷狀態，電流基本上等于零.由于二極管的單向導電作用，將變壓器副邊的交流電壓變換成為負載 兩端的單向脈動電壓，達到整流目的，其波形如圖1。因為這種電路只在交流電壓的半個周期內才有電流流過負載，所以稱為單相半波整流電路。
02 橋式與全波整流區別

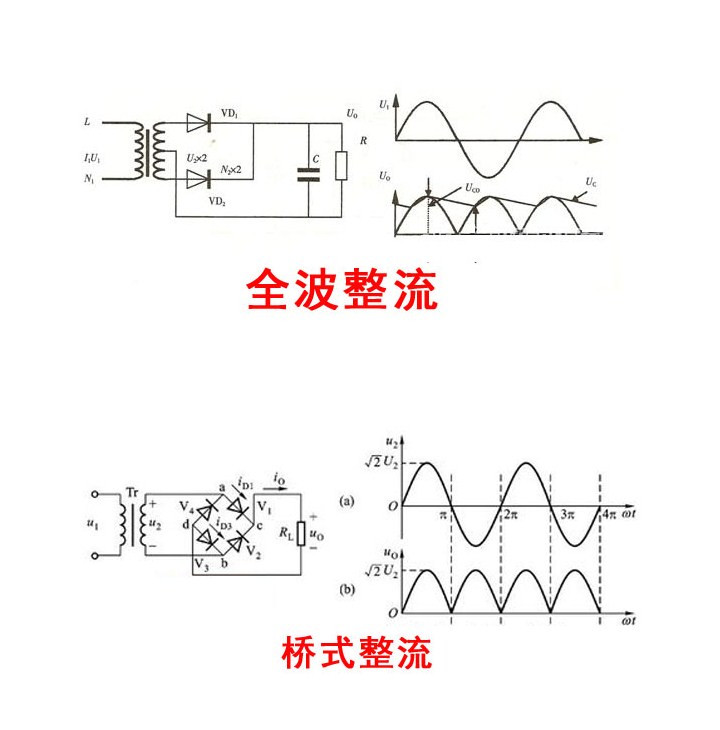

全波整流是由兩個二極管組成，在兩個二極管的中間有一個中心抽頭作為兩個二極管共同的輸出(負極)，其波形圖如左圖右上方所示，而橋式整流結構及波形如左圖中橋式整流所示：圖中所示，橋式整流是由四個二極管以一對共陽一對共陽的方式組成的橋式結構，其整流輸出波形如右圖所示，從圖中可以看出全波整流和橋式整流在整流輸出上的作用是一樣，轉化率上也是相同的，理論上都可以把交流轉變成直流，但是它二者的內部結構是不一樣的，橋式整流在芯片的使用數量上是全波整流的兩倍，那這是不是說明橋式整流的使用成本是全波整流的兩部呢，實際不然，橋式整流的不僅在成本上要遠低于全波整流，而且對芯片的耐壓要求也比全波整流要低，上面有提到過，全波整流需要一個中心抽頭，來作為輸出，相對于橋式整流的四個二極管來說，這個中心抽頭制造麻煩，而且成本較高，而從它們的工作原理上我們也可以看出，全波整流內部的二極管，其反向耐壓是橋式整流耐壓的兩倍，所以在實際應用當中橋式整流的應用比全波整流要廣泛得多。
03 單相半波、全波和橋式特點
單相半波整流電路的特點：(1)電路簡單，使用器件少。(2)無濾波電路時，整流電壓的直流分量較小，Vo=0.45V2 (3)整流電壓的脈動較大。(4)變壓器的利用率低。
單相全波整流電路的特點：
(1)使用的整流器件較半波整流時多一倍。
(2)整流電壓脈動較小，比半波整流小一半。無濾波電路時的輸出電壓Vo=0.9V2。
(3)變壓器的利用率比半波整流時高。
(4)變壓器二次繞組需中心抽頭。
(5)整流器件所承受的反向電壓較高。
單相橋式整流電路的特點：
(1)使用的整流器件較全波整流時多一倍。
(2)整流電壓脈動與全波整流相同。
(3)每個器件所承受的反向電壓為電源電壓峰值
(4)變壓器利用率較全波整流電路高
