不懂整流橋接法怎么破 ?
整流橋接法?相信很多人都有這樣的問題困擾，那么到底該如何連接與應用呢?
看看ASEMI工程的介紹，滿滿的干貨，看過的人都點擊收藏了
先學會判斷正負極
整流橋是使用頗為廣泛的一類電子元器件，也是電路設計當中很基礎的整流器件。正因為這種廣泛性和基礎性，在設計一款整流橋時，雖然有眾多的參數封裝類型，但是它們的結構是大致相通的。我們只要掌握了幾種常見型號整流橋的接線方法，基本上就能知道市面上現有整流橋怎么接線了!
這次，我們就介紹一下兩種具有代表性的整流橋接線方法，為您詳細解讀整流橋接線方法。
貼片整流橋怎么接線?

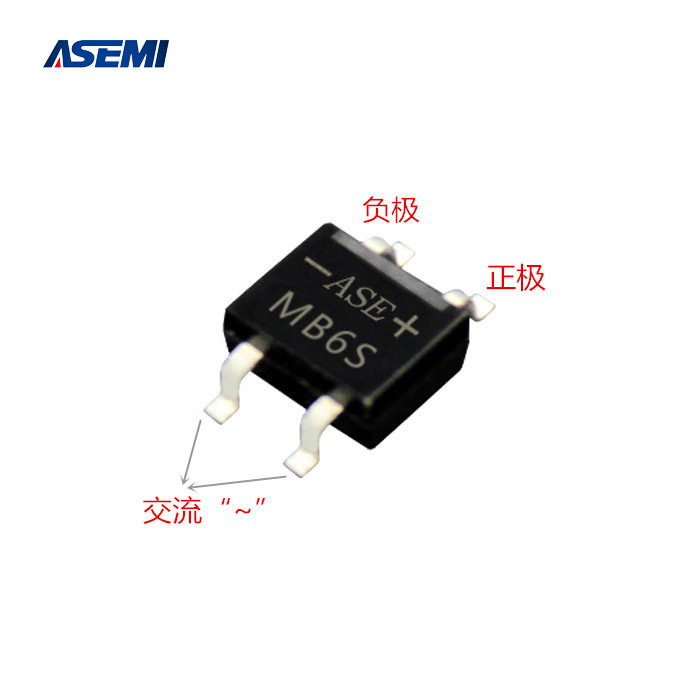

貼片整流橋就以ASEMI品牌常用的MB6S為例。如左圖所示，我們可以看到貼片整流橋內部正負極與四條引腳正負極的關系，在貼片整流橋接線時，我們就可以參照圖片中的正負極正確接線。
從圖中可以看到，這一款貼片整流橋MB6S有四個由黑膠塑封延伸出來并在末端彎折的引腳，這個就是為了貼合在線路板所做的設計，也是一系列貼片整流橋命名的來歷。
方橋怎么接線?
前面介紹的貼片整流橋，四個引腳正負極比較容易判斷，帶“+、—”符號的為直流輸出，后端接電路負載，而帶“~”符號或者是不帶符號的另外兩只腳為交流輸入，接交流電源。還有一種方橋整流橋接線相對就比較麻煩，現在為大家說明一下：四只腳的整流橋方橋同樣也有一正一負極和兩個交流電電源輸入的叫。但是與一般的整流橋接線方法是不同的，接線時要注意應該接在哪個位置，不能接錯了。
從圖片中可以看到，有三只腳為平行平面，只有一只腳是垂直的。圖中①對應著“+”符號，因此①腳為正極;與①為對角線的③腳就是負極。余下的②和④符號標明“AC”或者“~”就是交流標識，接入的是交流點，這兩個腳接入電源。
整流橋接法的兩個方面
整流橋連接方法主要分兩種情況來理解，一個是實物產品與電路圖的對應方式。

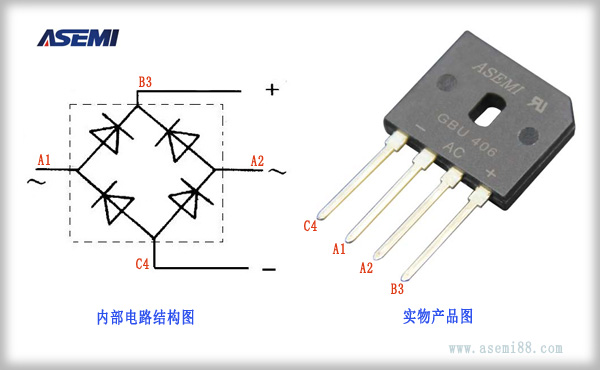

如圖所示：左側為橋式整流電路內部結構圖,B3作為整流正極輸出,C4作為整流負極輸出，A1與A2共同作為交流輸入端.右側為整流橋實物產品圖樣式,A1與A2集成在了中間位置,正負極在外側。
實際運用中我們只需要將實物C4負極腳位對應連接電路圖C4點,實物B3正極腳位與電路圖B3相連接。上述方式即為整流橋實物產品與電路原理圖的連接方式。
整流橋連接方式第二個則是對于實物產品在電路中的接法。
現在大多數電路采用高壓整流方式居多,下面我們就介紹下高壓整流橋的電路接法。
整流橋前端是交流220V輸入，進入整流橋AC交流端,由正極直流輸出連接負載用電器正極，經負載用電器負極連接整流橋負極形成回路，完成整個電源整流的路徑。
