整流二極管的作用以及各類二極管的符號含義，ASEMI幫你解鎖新技能

各類二極管的符號和含義， 以及整流二極管在電路中的作用是什么，本小節將為您詳細介紹。

一些你不知道的二極管

二極管有分很多個種類，有普通二極管，發光二極管，瞬變二極管等等。 整流二極管 是一種可以將交流電能轉換為直流電能的半導體器件，具有單向?qū)щ娦裕ǔ０粋€ PN 結，有正、負極兩個端子

01 符號含義

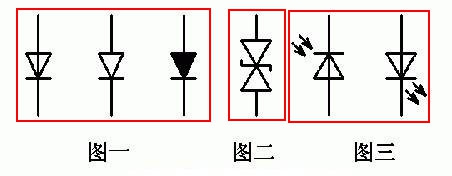

圖一普通二極管，是國內二極管的普遍表達符號

圖二雙向瞬變抑制二極管;

圖三分別是光敏或光電二極管，發光二極管

02 符號含義

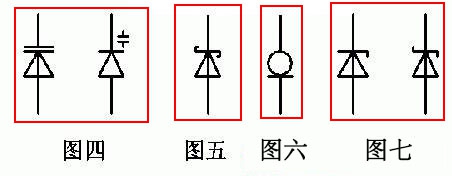

圖四為變?nèi)荻O管;

圖五是肖特基二極管;

圖六是恒流二極管;

圖七是穩壓二極管;

03 二極管的作用

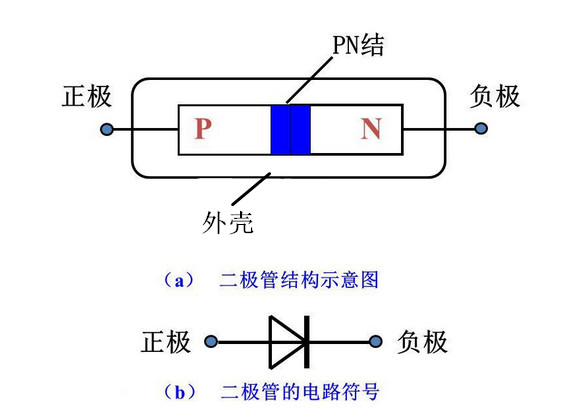

整流二極管是一種將交流電能轉變?yōu)橹绷麟娔艿陌雽w器件。二極管作用：它通常是由一個PN結兩端，陽極和陰極。載體是P區空隙，N的載體是電子。加上積極的P區相對N地區的電壓，可以通過大電流，具有低電壓(0.7 V)的典型值，稱為狀態。如果加反向電壓時，反向電流很小(反向漏電流)，稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦浴?
