整流橋的輸出電壓計算

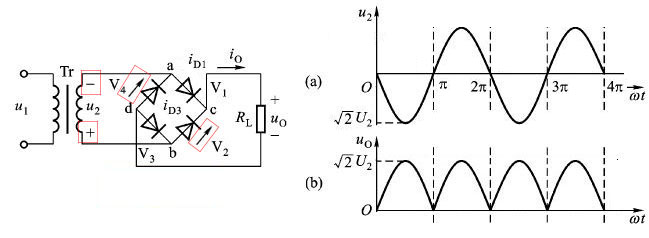

在講解整流橋輸入電壓的計算之前，我們先來看一下它的工作原理，如下圖所示，在同一時刻，整流橋的內部只有兩個二極管在工作，同時，從下圖中，也可以很清楚的看到，整流橋內部，利用二極管單相導通的特性，二極管只是把交流電變成了直流電，而并沒有改變它的參數（包括電壓，電流），所以說，整流橋的輸出電壓與輸入電壓是相同的，
輸入電壓計算
那么它的輸入電壓怎么計算呢，如果整流橋的輸入電壓是一段正弦波，那么它的電壓，我們可以用萬用表的交流檔直接測量，當然如果它的波形是無序的，那么我們可以通過計算它的波形與X軸之間空間的面積，這個怎么計算呢，有兩種方法，建立它的波形與X軸之間面積的數學模型，或者是微積分的方式通過公式計算所得，而我們實際生活當中，特別是電源領域，通常用到的交流電都是正弦波，所以其它波形的計算我們這里不作深入的講解。提到一點，整流橋本身是耗能原件，它本身會有一個飽和壓降，即在滿功率負荷時，會有一個1.1V的壓降，這對于220V的輸入電壓來說，只有0.5%的損耗，這個數值很低，一般都忽略不計。整流橋的輸出電壓你了解了嗎？
