該如何辨別共陰二極管與共陽二極管?

返回列表來源:ASEMI 作者: 發布日期:2024.06.07 瀏覽:-
摘要:該如何辨別共陰二極管與共陽二極管?


微信圖片_20240607152142

該如何辨別共陰二極管與共陽二極管呢?ASEMI工程師給大家分享三步快速簡單辨別法:

1、看產品型號命名

2、看產品絲印極性符號

3、用萬能表測量共用腳極性法

我們都知道在二極管中,有共陰二極管和共陽二極管的區別,他們的體積大小、封裝上都基本一致,那么我們怎么去區分呢?

ASEMI工程師帶大家從外觀絲印到內部電性測量,逐步區分這兩類二極管~

微信圖片_20240607152142


微信圖片_20240607152142

第一步,讓我們二極管的產品型號命名來區分共陰二極管還是共陽二極管:

① MURF1060CT共陰二極管詳解:

ASEMI:品牌的logo

MURF1060CT:產品的完整型號

MUR:代表是快恢復系列

F:代表本產品是塑封封裝

10:代表正向電流為10A

60:代表其反向耐壓為600V

CT:一般代表共陰二極管的尾綴

其中,二極管的1、3腳為陽極,2腳為陰極


0

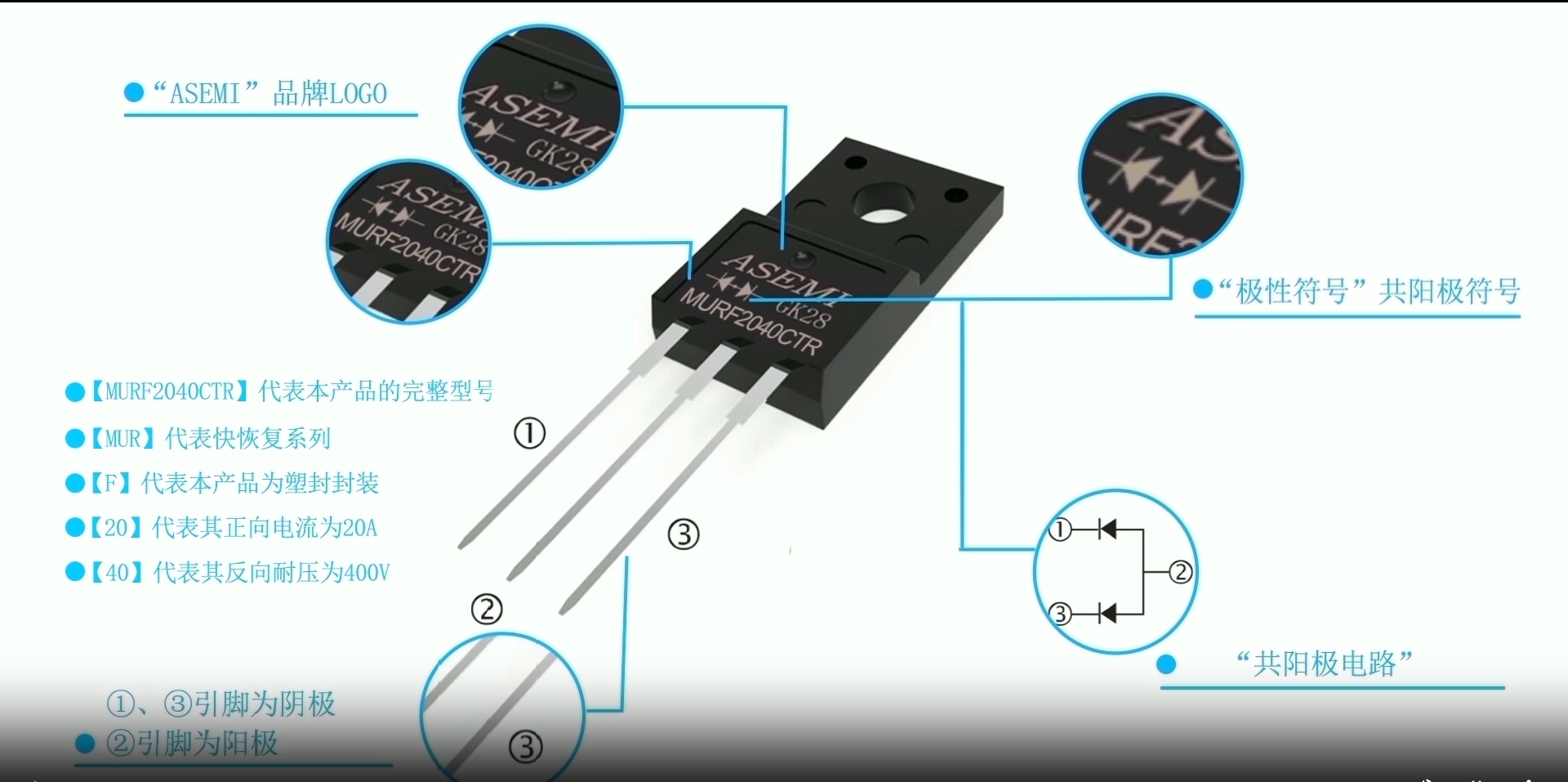

② MURF2040CTR共陽二極管詳解:

ASEMI:品牌的logo

MURF2040CTR:產品的完成型號

MUR:代表是快恢復系列

F:代表本產品是塑封封裝

20:代表正向電流為20A

40:代表其反向耐壓為400V

CTR:代表共陽二極管的尾綴

其中,1、3腳為陰極,2腳為陽極。

1


微信圖片_20240607152142


微信圖片_20240607152142

第二步:讓我們從“極性符號”“極性電路”的圖標上來快速區分,是共陰二極管還是共陽二極管。

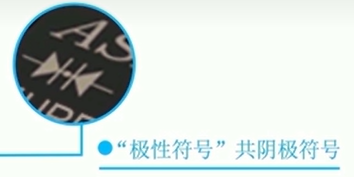

①在MURF1060CT這個產品中,二極管符號的箭頭都指向中間,表示中間為共陰極。即在電路圖中,1、3腳的電路箭頭指向2腳,這就表示2腳為共陰極。


微信圖片_20240607152047

4

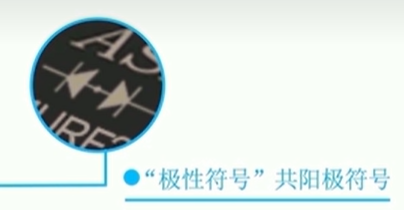

②在MURF2040CTR這個產品中,二極管符號的箭頭都指向外側,表示該二極管為共陽極極。即在極性電路圖中,2腳電路箭頭分別指向1、3腳,這就表示2腳為共陽極。


微信圖片_20240607152053

4



微信圖片_20240607152142


微信圖片_20240607152142

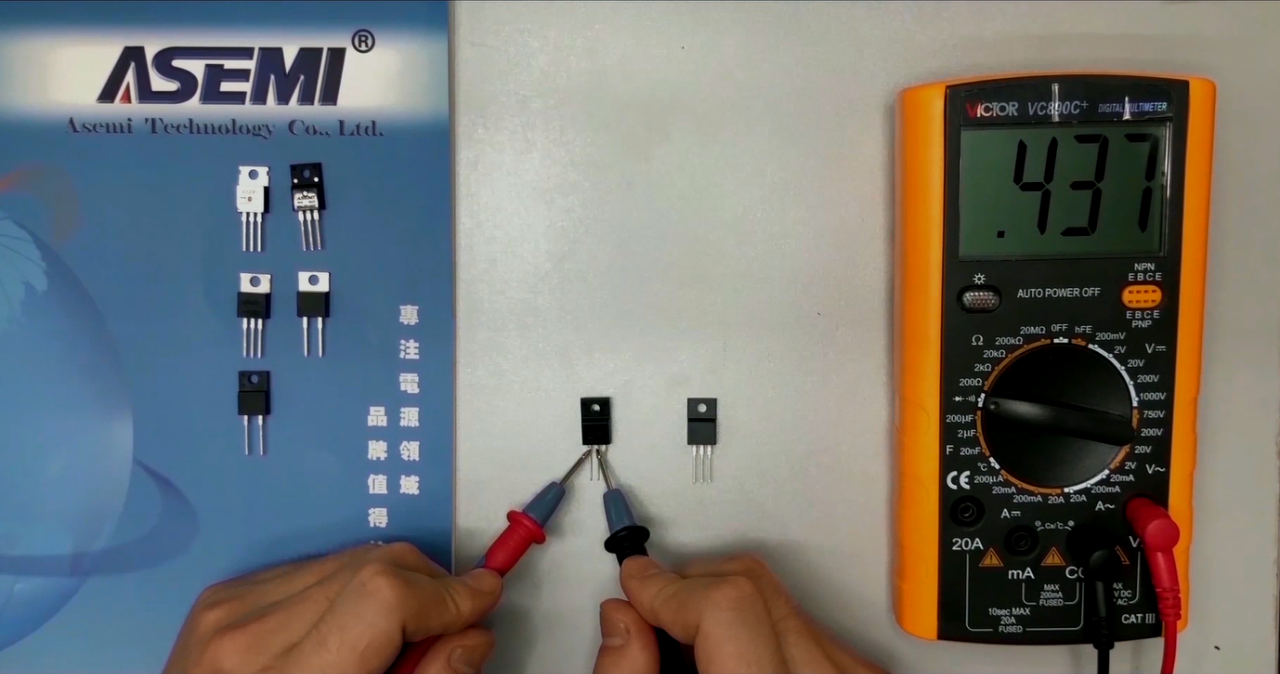

第三步,除了通過產品絲印快速區分外,我們還可以通過萬用表測量對產品電性的測量,來區分二極管是共陰還是共陽二極管~

①將萬用表打到二極管檔位,固定紅表筆接二極管的輸出1腳,用黑筆接二極管的輸出2腳,會出現:

如是共陰極二極管,此時萬用表顯示通過電流量,二極管內部處于導通狀態;

如是共陽極二極管,此時萬用表顯示讀數為無窮大,二極管處于截止狀態。

②調換兩只表筆的位置,重復上述操作:

如是共陰極二極管,此時二極管內部應處于截止,萬用表顯示無窮大;

如是共陽極二極管,此時二極管內部應處于導通狀態。

5

③固定紅表筆接二極管的輸出3腳,用黑筆接二極管的輸出2腳,

如是共陰極二極管,此時萬用表顯示通過電流量,二極管內部處于導通狀態;

如是共陽極二極管,此時萬用表顯示讀數為無窮大,二極管處于截止狀態。

④反接表筆,重復上述操作,此時顯示讀數為無窮大,二極管處于截如是共陰極二極管,此時二極管內部應處于截止,萬用表顯示無窮大;

如是共陽極二極管,此時二極管內部應處于導通狀態。

最后,根據上述測定,結合二極管具有單向導通反向截止的特點,我們可以判斷測定的二極管為共陰/共陽二極管。

微信圖片_20240607152142

6
