電路原理圖怎么看？
ASEMI獨到見解展實力
了解整流橋電路圖原理圖就要知道整流橋在電路當中一般需要設置在哪個位置，起到什么樣的作用。對于整流橋電路圖原理圖怎么看，ASEMI有著自己獨到的見解。那這一次呢，就以全波整流橋工作原理為例給大家展開詳細介紹！
整流橋是將交流電轉化成直流電，是通過二極管的單相導通原理使電路按單相流動，這就是“整流”。整流橋就是一個轉化器，幫我們將已有的資源轉化成我們需要的資源。發電廠所傳送出來的電為交流電，而交流電并不能直接應用于我們的生活產品上，這時我們就需要將交流電轉化為電子產品可使用的直流電。整流橋就是做這個工作的，一個小小的電子元器件發揮著這么大的作用，可想而知它是有多么的重要！沒有整流橋那我們所買的電子產品就會是一種擺設，我們所生產的電就無法為我們的生活提供便捷。

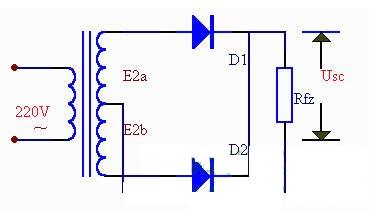

全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓e2a 、e2b ，構成e2a 、D1、Rfz與e2b 、D2 、Rfz ，兩個通電回路。如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。下圖是全波整流電路的電原理圖。

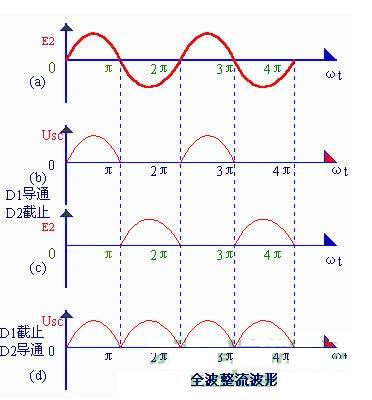

全波整流電路的工作原理，可用圖5-4 所示的波形圖說明。在0～π 間內,e2a對l為正向電壓，D1導通，在Rfz 上得到上正下負的電壓；e2b對D2 為反向電壓,D2不導通（見下圖在π-2π時間內，e2b 對D2 為正向電壓，D2 導通，在Rfz 上得到的仍然是上正下負的電壓；e2a對D1為反向電壓，D1不導通（見下圖如此反復,由于兩個整流元件D1 、D2 輪流導電，結果負載電阻Rfz 上在正、負兩個半周作用期間，都有同一方向的電流通過，如圖所示的那樣，因此稱為全波整流，全波整流不僅利用了正半周，而且還巧妙地利用了負半周，從而大大地提高了整流效率（Usc ＝0.9e2，比半波整流時大一倍）
強元芯電子
will be better
END
