整流橋是電源整流電路中非常重要的器件之一，起到將交流電轉化成直流電的作用。實際運用中，部分客戶因為缺乏相關認知常識，不清楚該如何使用整流橋。本文ASEMI工程將為大家解答整流橋?qū)嶋H應用電源整流電路中是否會改變電路的電壓大小變化，以及整流橋后輸出電壓為多少V等相關問題。

一、原則上整流橋不改變電路中電壓的大小

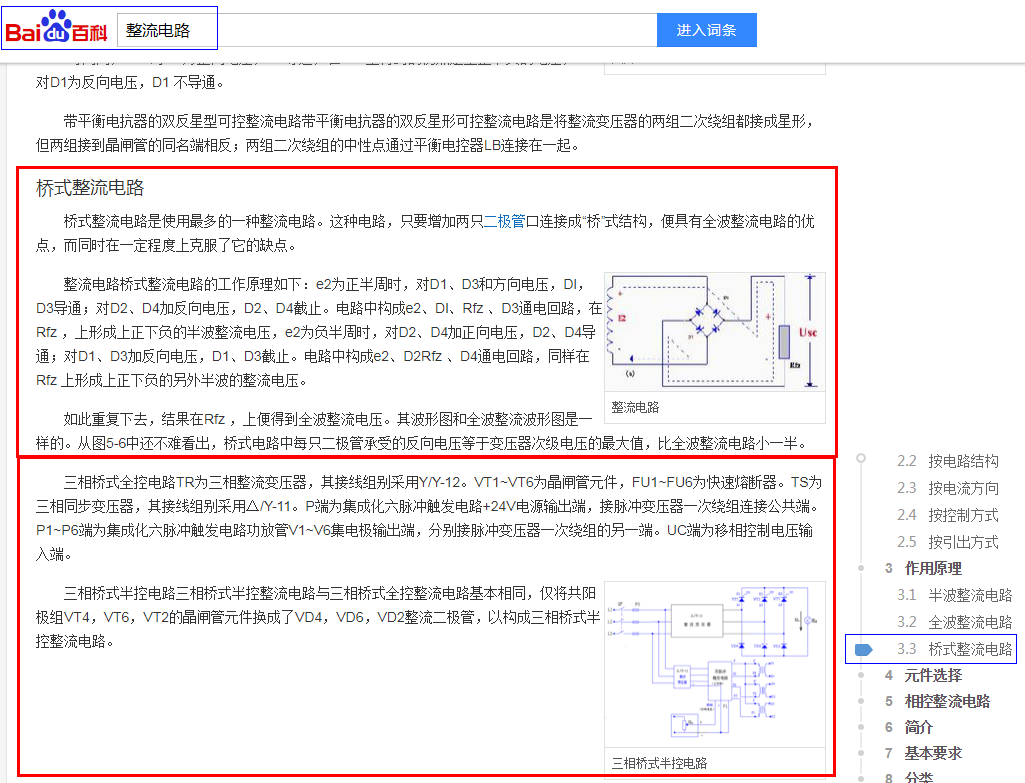

我們可以查詢百度百科等公開資料，關于整流橋的設計原理解釋：將具有單向?qū)ㄌ匦缘?顆二極管芯片，用橋式電路連接的方式封裝在一個殼子里邊，并用4根引線引出方便與外部電路相連。如下圖百度百科等公開資料對整流橋工作原理方式的解釋，輪流交替工作的兩兩組二極管，使得負載端獲得了持續不間斷的電流通過。運用整流橋相比于半波整流電路提升一倍的工作效率，且解決了全波整流電路需要前端變壓器中心抽頭的復雜操作。

根據整流橋的工作原理方式，我們可以得知，經過整流橋后僅會改變交流電的極性方向，讓電源負載端獲得了持續不斷的工作電流。理論情況下(不考慮壓降等細微自損耗)，并不會改變電壓大小，輸出電壓的勢能約等于輸入電壓的勢能。

二、實際整流橋后端輸出電壓為多少V呢?

1、整流橋后輸出電壓升高

整流橋前端輸入的交流電用有效值表示，后端輸出的直流電用平均值表示。220V為交流電有效值，220V的交流電其峰值為(根2倍=1.4148)即311V。因為整流橋僅能改變交流電的極性方向，不改變電流電壓的大小，所以經整流橋后輸出電壓為脈沖式直流電壓(下圖波形所示)，由于這種電壓不夠平穩并不能被很多設備直接使用，故在大多數電路中都會加入大電容濾波、穩壓管、恒壓恒流或限流等功能電路。當電容在濾波平滑電壓的同時也在充電，兩端電壓上升疊加于電路中，極限情況下可達至交流電壓的峰值311V。因此，造成了整流后輸出電壓升高的現象，實際測得電壓一般比前端交流電220V有效值高，比其峰值311V要低。

2、整流橋后輸出電壓降低

當在純阻電路時，即不接入電容濾波。整流橋后輸出正弦脈沖直流電壓直接應用于后端設備，其輸出直流分量為前端交流電壓減橋堆壓降，我們用公式220-(1.05+1.05)約等于218V直流輸出電壓，電壓存在一點降低。

綜上分析我們得知，經過整流橋輸出的直流電壓范圍在218V--311V之間。 實際電路運用中，大多數情況，通過調整電容配置參數設定電壓最低點。

ASEMI | 整流橋后端輸出電壓圖

三、通過整流橋后就直接得到所需要的工作電壓可行嗎?

前面我們已經講到整流橋的設計與工作原理，整流橋的作用僅能將大小波動且極性變化的交流電，轉化成大小波動極性不變的正弦脈動直流電，并不具有升降壓與改變電流大小的功能。部分客戶理想的認為，通過整流橋后就直接輸出來所想要的電壓，比如12V、19V、24V等效果，這是不現實的。想要實現升壓降壓的作用，需要用到變壓器來實現，通過調整變壓器的參數或采用耗能器件分壓，才能得到所有需要的電壓參數。

以上就是本文關于整流橋?qū)嶋H應用電源整流電路中是否會改變電路的電壓大小變化，以及整流橋后輸出電壓為多少V等相關問題的全部內容。
