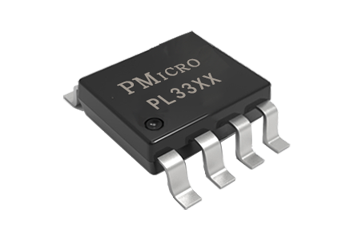

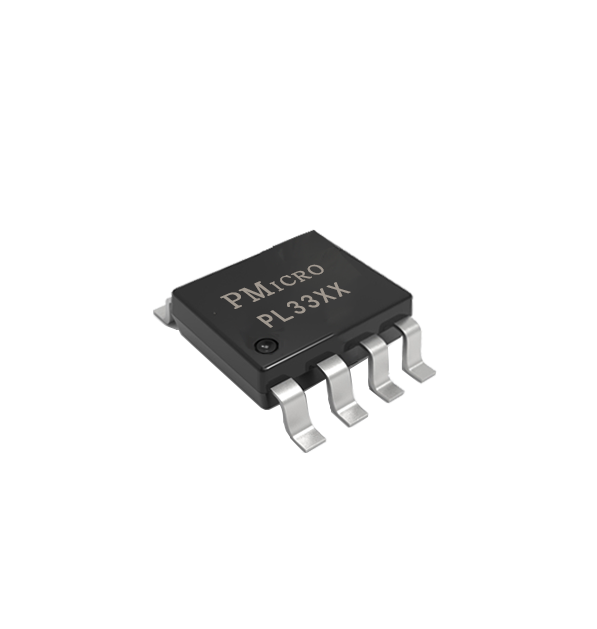

型 號PL33XX
品 牌powerlink
封 裝SOP-7
特 性2.4G RF SOC
| 正向電流 （lo） |
反向耐壓 VRRM |
芯片材質 Chip Material |
芯片個數 Chip Number |
漏電流 （lr） |
操作溫度 Temperature |
|---|---|---|---|---|---|
| 正向電壓 （VF） |
浪涌電流 IFSM |
芯片尺寸 Chip Size |
引線數量 Lead Number |
恢復時間 （Trr） |
包裝方式 Package |
●PL3369，集成2.4GHz RF無線射頻收發模塊，1T增強型ET051內核
●內置4K字節Flash/128字節EEPROMZ,無線速率：1Mbps,256字節的RAM
●最多15個雙向通用I/O口，銀行級高安全級別保護用戶程序及數據，抗干擾性能強
●內置地址及FEC,CRC效驗功能，支持自動應答及自動重發功能
●可配置程序區，數據區讀出控制權限，同時程序區代碼加密擾碼存儲
視頻解說/ VIDEO
產品參數詳解/ PRODUCT PARAMETERS
視頻內容詳解:
IC系列產品PL33XX，全國服務熱線：400-9929-667，波峰GPP芯片，歡迎咨詢 取樣測試。
視頻內容詳解:
IC系列產品PL33XX，全國服務熱線：400-9929-667，波峰GPP芯片，歡迎咨詢 取樣測試。

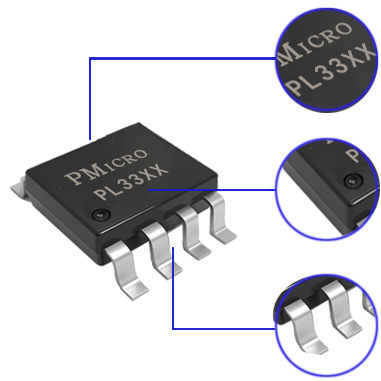

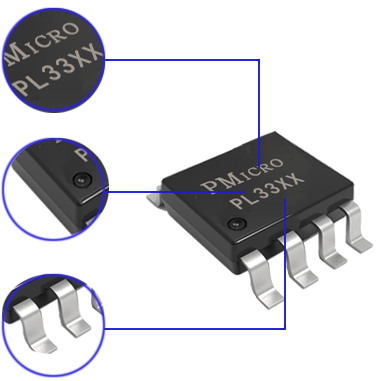

產品細節/ DETAIL
MCU單片機：PL33XX;
封裝方式：SOP-7
MCU單片機：PL33XX;
封裝方式：SSOP-7
MCU單片機：PL33XX;
封裝方式：SOP-7
單片機：PL33XX;
封裝方式：SOP-7
PL3369：2000/盒，50/管
包裝材質：PE環保料管，防潮密封內盒
箱體材質：10Kpcs/箱，共5盒;
外箱：牛皮紙箱，耐壓 耐磨 抗沖擊
產品詳解/ DESVRIPTION
Power：VCC(2.0V~3.6V)，VSS，DVCC，DVSS，VDDO
RF Block：ANTB，ANT，XIN(12MHz)，XOUT(12MHz)，PKT
RF Block Interface：P1.0~P1.6
Ext Reset：RSTB；CPU核，低電平有效
Clock：XINI，XOUTI，CLKOUT
UART：RXD，TXD
SPI：SCSB（輸入信號），SCK，MISO，MOSI
12C：SCL（時鐘）,SDA（數據I/O）
Timer0：T0（定時器0輸入）
Timer1：T1（定時器1輸出）
Timer2：T2 EX(外部重載或門控輸入)，T2CPO9（比較輸出或PWM的輸出）
Ext Interrupt：INT0B（外部中斷0），INT1B（外部中斷1）
PWM：PWM0~PWM03（數字輸出）
ACMP：CMP1，比較器通道1的輸入
ADC：AD0~7，8通道ADC模擬輸入
Touch Key：TK7~15，9通道觸摸按鍵輸入
Key Borad：KB0~7，8通道鍵盤輸入
PORTO：P0.0~P0.5 (通用I/O P0端口)
PORT1：P1.7 (通用I/O P1端口)
PORT2：P2.0~P2.7 (通用I/O P2端口)
ICP：PCL(在線燒錄模式下輸入的時鐘)，PDA（輸入輸出的數據）
產品尺寸/ SIZE
本體厚度 ：
1.45mm本體長度 ：
9.9mm本體寬度 ：
6.00mm引腳間距 ：
1.27mm
本體長度：
8.65mm本體寬度：
6.10mm引腳間距：
0.635mm
本體長度 ：
6.50mm本體寬度 ：
6.40mm本體厚度 ：
1.00mm引腳間距 ：
0.65mm
本體長度：
7.80mm本體寬度：
6.40mm引腳間距：
0.65mm臺灣工藝/ PROCESS
產品
持續穩定
產品持續穩定
采用臺灣GPP波峰芯片，產品持續穩定
產品
數量準確
產品數量準確
嚴格的外檢包裝程序，產品數量準確，包裝無破損
注塑
一步成型
注塑一步成型
自動化設備支持注塑一步成型
經過
6道質檢
經過6道質檢
檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和可靠性
完善
人際交互
完善人際交互
分筋，切割，分離，完善的人際交互流程
應用領域/ APPLICATION
正向電流
反向耐壓
浪涌電流
漏電流
操作溫度
合作伙伴/ PARTNER
聯系我們/ CONTACT US
臺灣ASEMI品牌PL33XX，ADC型/低功耗高性能2.4G RF收發SOC芯片，銀行級安全加密MCU，PL33XX
芯片PL33XX，常規量產有貼片7腳封裝，典型應用于智能家居，
無線智能LED調光調色，無線鼠標鍵盤，游戲控制器，遙控裝置，電磁爐，電飯煲，微波爐，
洗衣機，洗碗機，冰箱，空調，無人機，遙控玩具等產品中
歡迎咨詢 取樣測試銷售一部：0755-83235680
