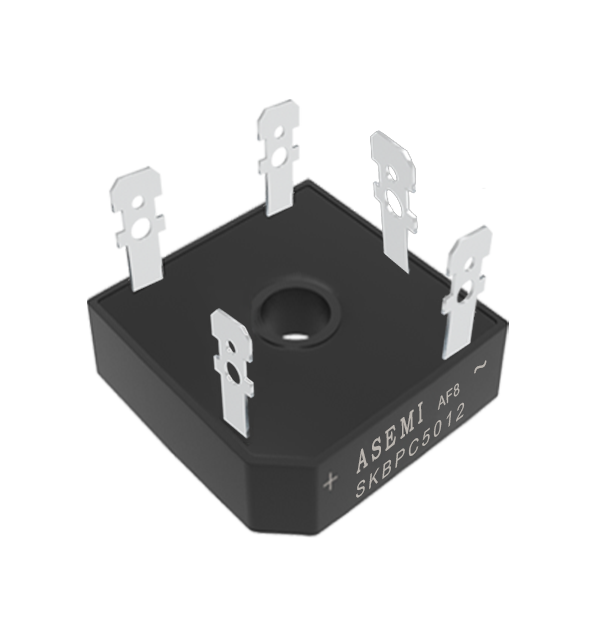

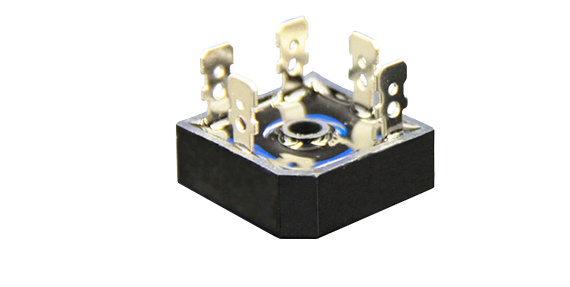

型 號SKBPC5016
品 牌ASEMI
封 裝SKBPC-5
特 性薄體扁橋
| 正向電流 （lo） |
反向耐壓 VRRM |
芯片材質 Chip Material |
芯片個數 Chip Number |
漏電流 （lr） |
操作溫度 Temperature |
|---|---|---|---|---|---|
| 50A | 50V~1000V | GPP 硅芯片 | 5 | ≤5ua | -50℃~150℃ |
| 正向電壓 （VF） |
浪涌電流 IFSM |
芯片尺寸 Chip Size |
引線數量 Lead Number |
恢復時間 （Trr） |
包裝方式 Package |
| 1.05V | 600V | 200MIL | 5 | >500ns | 50/盒；1000/箱 |
●采用玻封GPP工藝芯片，密封性可靠性好，防止電性出現衰降情況
●采用鐳射激光打標，不易褪色防止翻新；環氧塑脂塑封穩定性好
●采用無氧銅框架引腳，鍍亮錫防止氧化不上錫、內阻小導電性好
●采用5層大瓦楞牛皮紙箱，4道禁錮帶保護，耐壓耐磨可重復利用
●內盒采用防潮塑膜保護，方便倉庫長期存貯，上機易上錫易焊接
視頻解說/ VIDEO

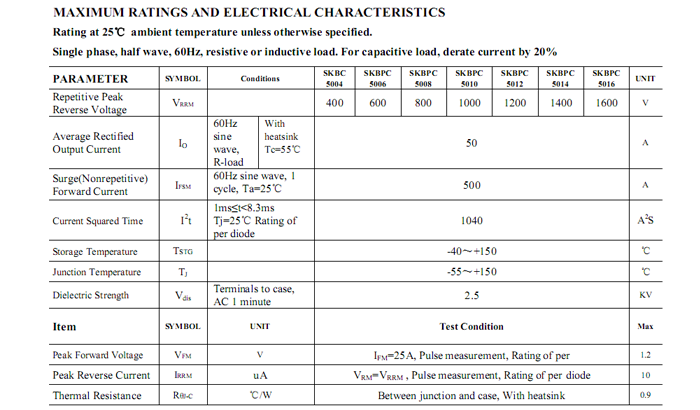

產品參數詳解/ PRODUCT PARAMETERS
視頻內容詳解:
ASEMI品牌SKBPC5016，系列產品，供應，全國服務熱線：400-9929-667，波峰GPP芯片，可靠穩定性高，產品離散性高度一致。 本產品原裝正品，質量保證高穩定性和可靠性，歡迎咨詢 取樣測試。
視頻內容詳解:
ASEMI品牌SKBPC5016，系列產品，供應，全國服務熱線：400-9929-667，波峰GPP芯片，可靠穩定性高，產品離散性高度一致。 本產品原裝正品，質量保證高穩定性和可靠性，歡迎咨詢 取樣測試。
產品細節/ DETAIL
采用玻封GPP工藝芯片，密封性可靠性好，防電性衰降
鐳射激光打標，不易褪色；環氧樹脂塑封，絕緣穩定性好
框架引腳采用無氧銅材料，內阻小導電性好，鍍錫防氧化

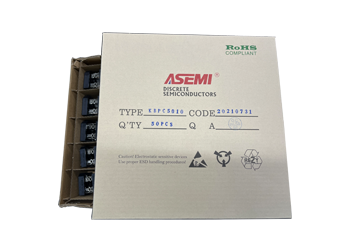

獨立小包裝，防止物料積壓碰撞刮花，產品信息標注明確
5層大瓦楞牛皮紙箱，4道緊固帶保護，耐壓耐磨可重復利用

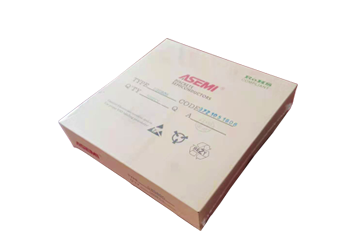

3層小瓦楞內盒+防潮塑膜保護，方便存貯，上機易上錫焊接

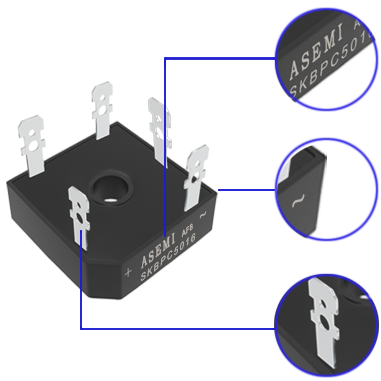

產品詳解/ DESCRIPTION
激光印字 / GREEN LASER PRINTER
●鐳射激光打標，不易退色，解決易掉色困擾，防止翻新與冒牌問題
●生產效率高，訂單交期快，解決貨期長，生產低效率問題
外殼封裝 / ADVANCED PLASTIC PACKAGING
●采用環氧樹脂材料一次性注塑成型，邊角無毛刺
●環氧樹脂阻燃性能好，強度高，耐高溫，外力沖擊不易裂
引腳 / OXYGEN-FREE COPPER PINS
●采用無氧銅材料，鍍亮錫，防止氧化，易上錫易焊接
●內阻小導電性好，承受大電流沖擊發熱小

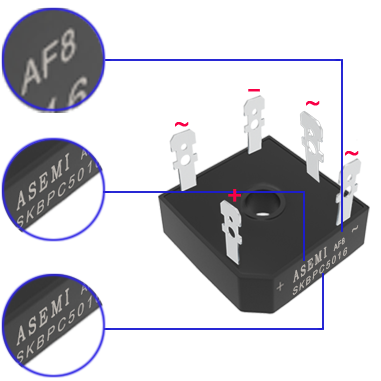

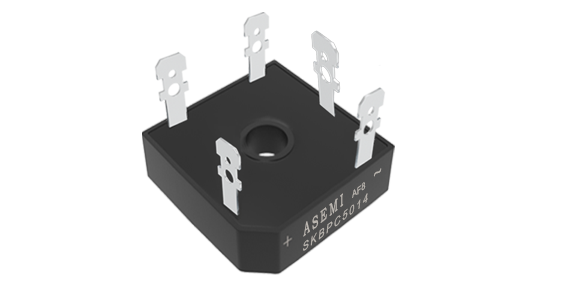

●“ASEMI”品牌的LOGO
●A = advanced（先進）
●SEMI = semiconductor （半導體）
●【AF8】表示產品批號
●【AF】A表示生產年份，F表示生產月份
●【 8 】表示生產批次
●【 ~】表示交流輸入，其斜對的腳也是交流輸入
●【 +】表示輸出正極，其斜對的腳為輸出負極
型號解析 / Model analysis
●【3SRB5016 】代表本產品的完整型號
●【3SRB】為本產品的封裝方式
●【50】代表其正向電流為50A
●【16】代表其反向耐壓為1600V

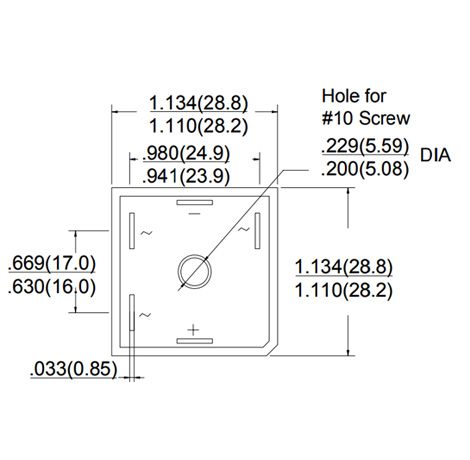

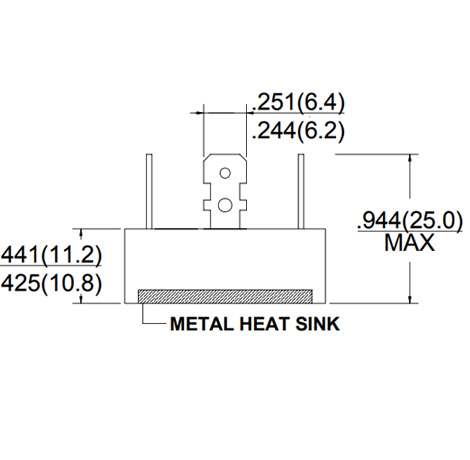

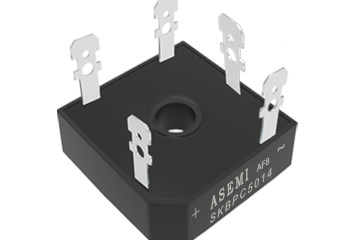

產品尺寸/ SIZE
長度 ：
28.8mm高度 ：
25.0mm腳長度 ：
13.8mm定位孔直徑 ：
5.59mm
本體厚度：
11.2mm引腳寬度：
16.4mm引腳厚度：
0.85mm臺灣工藝/ PROCESS
產品
持續穩定
產品持續穩定
采用GPP玻封芯片，產品持續穩定
產品
數量準確
產品數量準確
嚴格的外檢包裝程序，產品數量準確，包裝無破損
注塑
一步成型
注塑一步成型
自動化設備支持注塑一步成型
經過
6道質檢
經過6道質檢
檢測Vb、Io、If、Vf、Ir等12個參數經過6道檢測，△V控制在80V以內，提高4顆芯片的一致性和可靠性
完善
人際交互
完善人際交互
分筋，切割，分離，完善的人際交互流程
應用領域/ APPLICATION
正向電流
50A反向耐壓
50V~1000V浪涌電流
600V漏電流
≤5ua操作溫度
-50℃~150℃
合作伙伴/ PARTNER
聯系我們/ CONTACT US
臺灣ASEMI品牌SKBPC5016,SKBPC5014,SKBPC5012,ASEMI整流橋
SKBPC5016的電性參數：最大正向平均電流50A；最大反向峰值電壓1600V
SKBPC5012的包裝方式：50/盒，500/箱
整流橋被廣泛適用于：電源、充電器、適配器、LED燈飾、大小家電、民用及工業設備等產品中使用
